ผู้เขียน หัวข้อ: ลองเล่น 6SL7+26E6WG  (อ่าน 2974 ครั้ง)
N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« เมื่อ: มีนาคม 09, 2013, 10:22:41 pm »

พอดีมีหลอด 6SL7   กับ 26E6WG   ที่ซื้อมาจากน้า yoss   เก็บไว้นานแล้ว
ช่วงนี้เด็กๆ เริ่มจะปิดเทอม พอจะมีเวลาก็เลยอยากจะลองต่อเล่นดู  ค้นหาข้อมูลแล้วหลอด 26E6WG สเปกเหมือนกับหลอด 6Y6
คิดว่าจะใช้วงจรนี้  ทีนี้ถ้าผมจะต่อ 6SL7  แบบขนานเพลต
สอบถามน้าๆ ว่าจะต้องเปลี่ยนค่าิุอุปกรณ์ที่ต่อร่วมกับหลอด 6SL7 อะไรบ้างครับ Grin


* 6Y6se (1).JPG (28.32 KB, 600x433 - ดู 648 ครั้ง.)
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #1 เมื่อ: มีนาคม 10, 2013, 08:27:47 pm »

 Huh? Huh? ??
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
gotgi³
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: leet



อีเมล์
« ตอบ #2 เมื่อ: มีนาคม 10, 2013, 11:48:43 pm »

Huh? Huh? ??

ขนานหลอด 6SL7 ลองอ่านที่นี้ครับ ถ้าต้องการใช้ google ค้นก็พิมพ์ parallel 6sl7 มีให้อ่านเพียบเลยครับ  Grin

http://www.audiodiyclub.net/index.php?topic=4164.0
บันทึกการเข้า

N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #3 เมื่อ: มีนาคม 11, 2013, 09:06:25 am »

ขอบคุณมากครับ yes
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #4 เมื่อ: กรกฎาคม 22, 2014, 03:06:01 pm »

สอบถามผู้รู้ครับ
ขาคาโทดของ 6Y6  ทำไมไม่ต่อลงกราวด์ครับ  ไปต่อขั้วเอาท์พุทแทน   งง
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
Mr.F
Permanent Member
Sr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 393


KTL.


« ตอบ #5 เมื่อ: กรกฎาคม 22, 2014, 03:11:59 pm »

สอบถามผู้รู้ครับ
ขาคาโทดของ 6Y6  ทำไมไม่ต่อลงกราวด์ครับ  ไปต่อขั้วเอาท์พุทแทน   งง

เป็นการทำ Cathode Feedback
บันทึกการเข้า

N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #6 เมื่อ: กรกฎาคม 22, 2014, 03:17:33 pm »

ถ้าหม้อ OPT  มีขั้ว 0 -4 -8  โอห์ม  ควรต่อยังไงครับ

สอบถามผู้รู้ครับ
ขาคาโทดของ 6Y6  ทำไมไม่ต่อลงกราวด์ครับ  ไปต่อขั้วเอาท์พุทแทน   งง

เป็นการทำ Cathode Feedback
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
Mr.F
Permanent Member
Sr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 393


KTL.


« ตอบ #7 เมื่อ: กรกฎาคม 22, 2014, 03:20:16 pm »

ถ้าหม้อ OPT  มีขั้ว 0 -4 -8  โอห์ม  ควรต่อยังไงครับ

สอบถามผู้รู้ครับ
ขาคาโทดของ 6Y6  ทำไมไม่ต่อลงกราวด์ครับ  ไปต่อขั้วเอาท์พุทแทน   งง

เป็นการทำ Cathode Feedback

มันจะมีขดเฉพาะของมันนะครับ

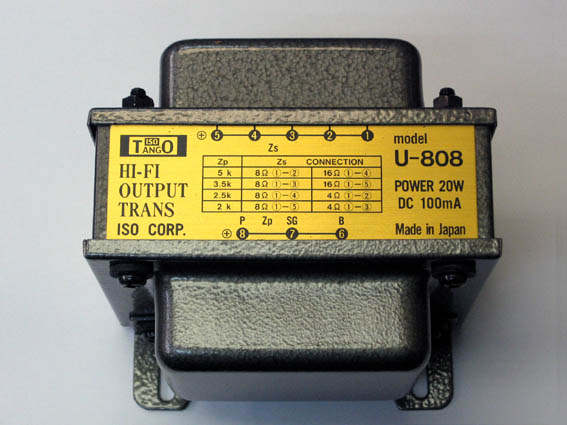

แต่ดูจาก U808 เค้าใช้ขา Primary = 3.5K โดยขา Secondary 1-5 = 16 โอห์ม แบ่งครึ่ง 8 โอห์ม กะ 8 โอห์ม
แต่ 0-4-8 มันก็แบ่งได้ 4 โอห์ม กะ 4 โอห์มเองครับ ต้องลองดูครับ


« แก้ไขครั้งสุดท้าย: กรกฎาคม 22, 2014, 03:30:33 pm โดย Mr.F » บันทึกการเข้า

N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #8 เมื่อ: กรกฎาคม 23, 2014, 09:11:35 pm »

หลอดปรี 6SL7GT   Sylvania


* IMG_5203-3.jpg (156.42 KB, 640x480 - ดู 149 ครั้ง.)
« แก้ไขครั้งสุดท้าย: กรกฎาคม 23, 2014, 09:13:21 pm โดย nufa » บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #9 เมื่อ: กรกฎาคม 23, 2014, 09:14:26 pm »

หลอดเพาเวอร์ 26E6WG   TUNG-SOL yes


* IMG_5207-4.jpg (149.75 KB, 640x480 - ดู 151 ครั้ง.)
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #10 เมื่อ: กรกฎาคม 23, 2014, 09:17:20 pm »

วงจรที่จะทำครับ


* 6y6s1.gif (27.55 KB, 1048x757 - ดู 416 ครั้ง.)
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #11 เมื่อ: มิถุนายน 04, 2018, 03:23:31 pm »

ขอขุดกระทู้ขึ้นมาหน่อย  555 555  ตอนนี้ได้แท่นมาแล้ว yes  ฝีมือโดยน้าเอ้ เชียงใหม่ผู้ใจดี  ต้องขอบคุณมา ณ ที่นี้ด้วย  ที่ช่วยเจาะบั้นท้ายแถมมีอุปกรณ์ส่งมาด้วย
เร็วๆ นี้คงได้เจาะแผ่นอลูมิเนียมสำหรับวางหลอดและหม้อแปลง yes yes
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 13276



« ตอบ #12 เมื่อ: มิถุนายน 07, 2018, 07:26:53 am »

 ถูกใจหลายๆ

2013

เร็วๆนี้นี่... 2020 ไหมครับน้า Nufa...  555
บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #13 เมื่อ: มิถุนายน 07, 2018, 08:54:58 am »

ดองได้ที่แล้วครับน้าขวัญ  555 555
ถูกใจหลายๆ

2013

เร็วๆนี้นี่... 2020 ไหมครับน้า Nufa...  555
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #14 เมื่อ: มิถุนายน 07, 2018, 08:56:16 am »

จำได้ว่าเพิ่งโพสเอง 555 555 เผลอแป๊บเดียวเข้า 5 ปีไปซะแระ เครียด เครียด
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
นาย ICE
Permanent Member
Sr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 376



อีเมล์
« ตอบ #15 เมื่อ: มิถุนายน 07, 2018, 09:01:32 am »

ดองได้ที่ เสียงกลมกล่อมใช้ได้เลย  ถูกใจหลายๆ
บันทึกการเข้า

ข้อมูลติดต่อ lovelycool

http://www.audiodiyclub.net/index.php/topic,11032.0.html
N-K-F-H
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 2677

DIY เล็กๆ


« ตอบ #16 เมื่อ: มิถุนายน 07, 2018, 09:08:18 am »

ดองได้ที่ เสียงกลมกล่อมใช้ได้เลย  ถูกใจหลายๆ
Grin Grin
บันทึกการเข้า

ข้อมูลผมครับ: http://www.audiodiyclub.net/index.php/topic,219.0.html
