« ตอบ #30 เมื่อ: มิถุนายน 18, 2016, 09:58:25 pm »

วันนี้ร้านเปิดแล้วครับ... yes

แต่ฟิวส์ 1.5A. ไม่มี... มี 1A. - 2A. ผมเลยเลือก A. น้อยๆไว้ก่อนครับ... .oxox






บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #31 เมื่อ: มิถุนายน 18, 2016, 09:59:46 pm »

ช่วงรอฟิวส์... ผมเองก็ทำความสะอาดเครื่องรอไปด้วยครับ... ??



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #32 เมื่อ: มิถุนายน 18, 2016, 10:00:33 pm »

 ??



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #33 เมื่อ: มิถุนายน 18, 2016, 10:01:30 pm »

 ??



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #34 เมื่อ: มิถุนายน 18, 2016, 10:06:46 pm »

ใส่ฟิวส์... ทดสอบครับ... .oxox

ผล... หนาว

ฟิวส์ไม่ขาด... ไม่มีไฟออกทาง Output... รีเลย์ไม่ตัดไปตัดมาแล้วครับ... yes

ทดลองป้อนสัญาณเข้าทาง AUX. เสียงออกปกติดีครับ...  ??

สรุปที่ LA-450 ฟิวส์น่าจะขาดจากการเสื่อมสภาพของเส้นฟิวส์ที่อยู่ภายในกระบอกฟิวส์เองครับ... .oxox

LA-450 ใช้งานได้ปกติดีแล้วครับ...   ???







« แก้ไขครั้งสุดท้าย: มิถุนายน 18, 2016, 11:04:04 pm โดย BlackUnicorn » บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #35 เมื่อ: มิถุนายน 18, 2016, 10:16:07 pm »

แต่เส้นทางไม่ได้ราบรื่นเสมอไปครับ... เฮ้อ

ทดสอบต่อชั้นต่างๆเข้ากับ LA-450 ผลเป็นดังนี้ครับ...

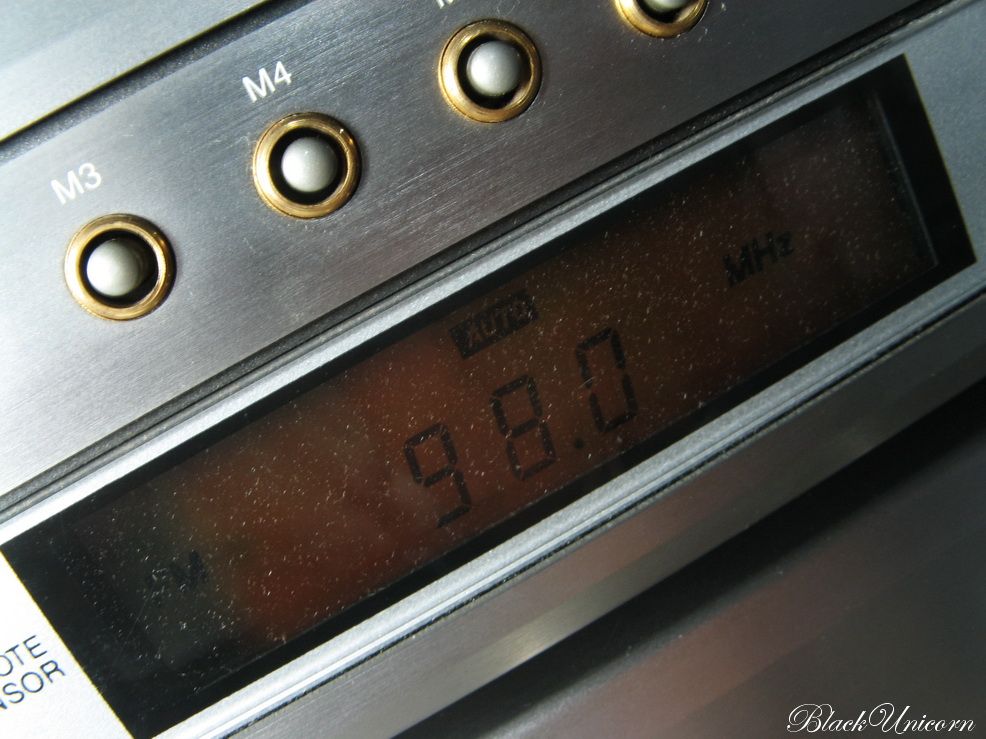

LT-450 Tuner... สัญญาณมาเบา... Auto. ไม่ล๊อคสัญญาณ... ไฟพื้นหลังหน้าจอไม่ติดครับ...

LCD-450 CD. Player... เบื้องต้น... ถาดเข้าออกปกติ... ไม่อ่านแผ่น... ไฟพื้นหลังหน้าจอไม่ติดครับ...

LC-450W. Tape Player... ได้ยินเสียงมอเตอร์ทำงาน... เบื้องต้นน่าจะมีปัญหาเกี่ยวกับสายพานครับ...

ค่อยๆซ่อมไปทีละตัว... รบกวนน้าๆช่วยชี้แนะตลอดการเดินทางด้วยนะครับ...

มาดูที่ LT-450 Tuner... ก่อนครับ...

อาการอย่างที่กล่าวไว้ครับ... .oxox






« แก้ไขครั้งสุดท้าย: มิถุนายน 18, 2016, 10:18:10 pm โดย BlackUnicorn » บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #36 เมื่อ: มิถุนายน 18, 2016, 10:19:57 pm »

ด้านหลังครับ...

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #37 เมื่อ: มิถุนายน 18, 2016, 10:21:29 pm »

พบฝุ่นมากมาย... จึงขอถอดเพื่อทำความสะอาดก่อนครับ...





บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #38 เมื่อ: มิถุนายน 18, 2016, 10:24:24 pm »

พอถอดออกมาก็พบกับชุดหน้าจอแสดงผล... และจุดที่มีขา 2 ขายาวๆนี้... น่าจะเกี่ยวกับชุดไฟพื้นหลังจอ...

รบกวนขอคำชี้แนะในการตรวจเช็ค... แก้ไขจากน้าๆด้วยครับ...

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #39 เมื่อ: มิถุนายน 18, 2016, 10:25:46 pm »

ด้านหน้า - หลัง PCB. ชุดหน้าจอแสดงผลครับ...



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #40 เมื่อ: มิถุนายน 18, 2016, 10:28:54 pm »

มันถูกแบ่งออกเป็น 3 ชั้น...

- บนสุดเป็นจอแสดงผล...

- ตรงกลางเป็นเหมือนกับแผ่นใสสี... เพื่อให้ไฟพื้นหลังเป็นไปตามสีแผ่นครับ...

- ล่างสุดน่าจะเป็นแผ่นเกี่ยวกับไฟพื้นหลัง... แผ่นใหญ่เท่าหน้าจอครับ...



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #41 เมื่อ: มิถุนายน 18, 2016, 10:30:40 pm »

อันนี้ชั้นกลาง... ที่เป็นแผ่นใสครับ... ถอดออกมาได้...  .oxox

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #42 เมื่อ: มิถุนายน 18, 2016, 10:32:38 pm »

เมื่อถอดออกมาแล้วก็จะเห็นแผ่นไฟพื้นหลังดังภาพครับ...

ตรวจเช็คว่าดีหรือเสียอย่างไร... รบกวนน้าๆชี้แนะด้วยครับ...   .oxox



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #43 เมื่อ: มิถุนายน 18, 2016, 10:35:07 pm »

ผมลองสังเกตุที่ขา 2 ขาที่คิดว่าน่าจะเป็นชุดไฟพื้นหลังจอ... พบอักษร EL B+ ... .oxox

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #44 เมื่อ: มิถุนายน 18, 2016, 10:36:38 pm »

หากลองไปดูที่ PCB. หลักจะพบจุดจ่อ EL ดังภาพครับ... .oxox



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #45 เมื่อ: มิถุนายน 18, 2016, 10:37:23 pm »

ตามลาย PCB. ก็ไปที่จุดนี้ครับ... .oxox

« แก้ไขครั้งสุดท้าย: มิถุนายน 18, 2016, 10:52:23 pm โดย BlackUnicorn » บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #46 เมื่อ: มิถุนายน 18, 2016, 10:38:30 pm »

ที่จุด EL ด้านบน จะประกอบด้วยอุปกรณ์ที่อยู่ในกรอบเหล็กดังภาพครับ... .oxox

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #47 เมื่อ: มิถุนายน 18, 2016, 10:41:41 pm »

ไปต่อไม่ถูก... เลยทำความสะอาดชิ้นส่วนต่างๆก่อนครับ...









บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #48 เมื่อ: มิถุนายน 18, 2016, 10:43:44 pm »

จากนั้นทยอยประกอบครับ...









บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #49 เมื่อ: มิถุนายน 18, 2016, 10:45:16 pm »

ที่แผ่น PCB. หลักครับ...





บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #50 เมื่อ: มิถุนายน 18, 2016, 10:46:14 pm »

ประกอบ PCB. หลักเข้าสู่ตำแหน่งครับ...

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #51 เมื่อ: มิถุนายน 18, 2016, 10:50:52 pm »

ทำการต่อทดสอบ...

อาการของ LT-450 เป็นอย่างที่กล่าวไว้ข้างต้นคือ...

LT-450 Tuner... สัญญาณมาเบา... Auto. ไม่ล๊อคสัญญาณ... ไฟพื้นหลังหน้าจอไม่ติดครับ...

เบื้องต้นลองวัดไฟที่ขั้วทั้ง 2 มีไฟ DC. ประมาณ 0.55V. ไม่รู้ว่าปกติ หรือผิดปกติหรือไม่ในวงจรของมัน...

ผมอยากแก้ไขในส่วนของไฟพื้นหลังก่อน... รบกวนน้าๆให้คำชี้แนะด้วยครับ...  .oxox

ขอบคุณครับ...



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #52 เมื่อ: มิถุนายน 19, 2016, 08:30:44 pm »

วันนี้ผมลองไล่วงจรชุดไฟพื้นหลัง... และวัดไฟตามจุดต่างๆ... คิดว่าแผ่นหลอดไฟพื้นหลังนี้เสียแน่ๆครับ...  .oxox

ทำยังไงดี... น้าๆไม่เข้ามาชี้แนะเรื่องตรงนี้ + หาซื้อของอย่างนี้คงจะยาก... ถอดออกมา DIY. กันเลยครับ...

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #53 เมื่อ: มิถุนายน 19, 2016, 08:32:28 pm »

หน้าตาของแผ่นไฟพื้นหลังครับ...

ติดกาวสองหน้าไว้... แน่นมาก... ลอกออกมาจึงมีสภาพอย่างที่เห็นครับ...

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #54 เมื่อ: มิถุนายน 19, 2016, 08:33:44 pm »

ใกล้ๆด้านหน้าครับ... .oxox

พึ่งเคยได้จับและได้เห็นครั้งแรกเลยครับ...



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #55 เมื่อ: มิถุนายน 19, 2016, 08:34:41 pm »

ด้านหลังครับ...



บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #56 เมื่อ: มิถุนายน 19, 2016, 08:38:42 pm »

เบื้องต้นมีไฟ 5.6V. ที่ควบคุม V. ด้วย Zener Diode. เลี้ยงในวงจรที่มี TR. อยู่ด้วยครับ...

คงต้องคิดหาวิธีทำชุดไฟพื้นหลังนี้ขึ้นมาใช้งาน... เพราะดูแล้วคงจะได้ใช้วิธีเดียวกันนี้กับ LCD-450 CD. Player. ด้วย... เพราะไฟพื้นหลังไม่ติดเช่นกันครับ... .oxox





บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

amateur radio
Moderator
Hero Member
*****
ออฟไลน์ ออฟไลน์

กระทู้: 4574



« ตอบ #57 เมื่อ: มิถุนายน 19, 2016, 09:19:07 pm »

 Wink


* IMG_1505.JPG (109.11 KB, 640x480 - ดู 104 ครั้ง.)
บันทึกการเข้า

BlackUnicorn
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 11485



« ตอบ #58 เมื่อ: มิถุนายน 19, 2016, 09:43:39 pm »

Wink

 yes ปิ๊งเลยครับ...  yes yes yes

ขอบคุณน้า AR. มากๆครับ...  ???

บันทึกการเข้า

♪#♬♩♭♫。 ข้อมูลส่วนตัวครับ. 。♫♭♩♬#♪

amateur radio
Moderator
Hero Member
*****
ออฟไลน์ ออฟไลน์

กระทู้: 4574



« ตอบ #59 เมื่อ: มิถุนายน 19, 2016, 09:58:24 pm »

ได้ตัวแบบแบนๆ ส่องหัวกับท้ายลองที่ 3โวลท์กินกระแสน้อยมาก สว่างมากๆ ครับ *** โทรมือถือเก่าๆ อย่าง nokia มี เม็ดเล็กดี รวมทั้งโทรที่เพิ่มตังค์หน่อยบางรุ่นก็มี เสียๆก็ถอดมาใช้ได้ ***


* IMG_1507.JPG (103.02 KB, 640x480 - ดู 108 ครั้ง.)

* IMG_1508.JPG (129.82 KB, 640x480 - ดู 109 ครั้ง.)

* IMG_1509.JPG (123.52 KB, 640x480 - ดู 118 ครั้ง.)
« แก้ไขครั้งสุดท้าย: มิถุนายน 19, 2016, 10:02:51 pm โดย amateur radio » บันทึกการเข้า
