0 สมาชิก และ 2 บุคคลทั่วไป กำลังดูหัวข้อนี้ « หน้าที่แล้ว ต่อไป »
หน้า: 1 2 3 [4] ลงล่าง พิมพ์
ผู้เขียน หัวข้อ: ECL86pp HHScott200  (อ่าน 7649 ครั้ง)
โต้ง DIY
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #90 เมื่อ: พฤศจิกายน 21, 2018, 08:23:31 pm »

ได้รับของแล้วคับ
บันทึกการเข้า

DIY ทำเพราะชอบ

ข้อมูลที่อยู่ครับ
http://www.audiodiyclub.net/index.php/topic,8354.0.html
santi01
Permanent Member
Newbie
***
ออนไลน์ ออนไลน์

กระทู้: 23


อีเมล์
« ตอบ #91 เมื่อ: พฤศจิกายน 22, 2018, 09:18:17 am »

ได้รับขอแล้วครับ ขอบคุณมากครับ  ถูกใจหลายๆ
บันทึกการเข้า

ข้อมูลส่วนตัว  :: http://www.audiodiyclub.net/index.php/topic,21127.0.html
MTC
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 1614

ID Line : MTC_Shop


เว็บไซต์ อีเมล์
« ตอบ #92 เมื่อ: พฤศจิกายน 22, 2018, 08:09:33 pm »

ได้รับของแล้วคับ
ได้รับขอแล้วครับ ขอบคุณมากครับ  ถูกใจหลายๆ
ถูกใจหลายๆ
บันทึกการเข้า

smivanov
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 95



« ตอบ #93 เมื่อ: พฤศจิกายน 29, 2018, 11:28:50 pm »

วันนี้ว่างเลยนั่งประกอบเสร็จแล้ว
เจอ hum 60hz ออกทั้ง L,R
บันทึกการเข้า

smivanov
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 95



« ตอบ #94 เมื่อ: พฤศจิกายน 30, 2018, 08:41:44 am »

วันนี้ว่างเลยนั่งประกอบเสร็จแล้ว
เจอ hum 60hz ออกทั้ง L,R

ลองเปลี่ยน C 120uf/400v > 330uf/450V ก็ hum ลดลงแต่ยังแอบได้ยินอยู่
บันทึกการเข้า

MTC
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 1614

ID Line : MTC_Shop


เว็บไซต์ อีเมล์
« ตอบ #95 เมื่อ: พฤศจิกายน 30, 2018, 09:01:33 am »

วันนี้ว่างเลยนั่งประกอบเสร็จแล้ว
เจอ hum 60hz ออกทั้ง L,R
ลงกราวด์ที่แท่นหรือยังครับ
บันทึกการเข้า

smivanov
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 95



« ตอบ #96 เมื่อ: พฤศจิกายน 30, 2018, 09:34:25 am »

วันนี้ว่างเลยนั่งประกอบเสร็จแล้ว
เจอ hum 60hz ออกทั้ง L,R
ลงกราวด์ที่แท่นหรือยังครับ
ลงแล้ว แต่อาจจะไม่เรียบร้อย เดี๋ยวไปตะไปใหม่อีกทีคับ Smiley
บันทึกการเข้า

MTC
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 1614

ID Line : MTC_Shop


เว็บไซต์ อีเมล์
« ตอบ #97 เมื่อ: พฤศจิกายน 30, 2018, 10:07:02 am »

วันนี้ว่างเลยนั่งประกอบเสร็จแล้ว
เจอ hum 60hz ออกทั้ง L,R
ลงกราวด์ที่แท่นหรือยังครับ
ลงแล้ว แต่อาจจะไม่เรียบร้อย เดี๋ยวไปตะไปใหม่อีกทีคับ Smiley

ถูกใจหลายๆ
บันทึกการเข้า

smivanov
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 95



« ตอบ #98 เมื่อ: ธันวาคม 03, 2018, 11:12:00 pm »

วันนี้ว่างเลยนั่งประกอบเสร็จแล้ว
เจอ hum 60hz ออกทั้ง L,R
ลงกราวด์ที่แท่นหรือยังครับ
ลงแล้ว แต่อาจจะไม่เรียบร้อย เดี๋ยวไปตะไปใหม่อีกทีคับ Smiley

ถูกใจหลายๆ
ขัด GND ลงแท่นใหม่ เงียบแล้ว Smiley

VU meter ต่ออย่างไรคับ ไม่เคยต่อเลย
บันทึกการเข้า

MTC
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 1614

ID Line : MTC_Shop


เว็บไซต์ อีเมล์
« ตอบ #99 เมื่อ: ธันวาคม 04, 2018, 11:09:41 am »

วันนี้ว่างเลยนั่งประกอบเสร็จแล้ว
เจอ hum 60hz ออกทั้ง L,R
ลงกราวด์ที่แท่นหรือยังครับ
ลงแล้ว แต่อาจจะไม่เรียบร้อย เดี๋ยวไปตะไปใหม่อีกทีคับ Smiley

ถูกใจหลายๆ
ขัด GND ลงแท่นใหม่ เงียบแล้ว Smiley

VU meter ต่ออย่างไรคับ ไม่เคยต่อเลย
บันทึกการเข้า

smivanov
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 95



« ตอบ #100 เมื่อ: ธันวาคม 04, 2018, 12:15:56 pm »

วันนี้ว่างเลยนั่งประกอบเสร็จแล้ว
เจอ hum 60hz ออกทั้ง L,R
ลงกราวด์ที่แท่นหรือยังครับ
ลงแล้ว แต่อาจจะไม่เรียบร้อย เดี๋ยวไปตะไปใหม่อีกทีคับ Smiley

ถูกใจหลายๆ
ขัด GND ลงแท่นใหม่ เงียบแล้ว Smiley

VU meter ต่ออย่างไรคับ ไม่เคยต่อเลย


เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม
บันทึกการเข้า

MTC
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 1614

ID Line : MTC_Shop


เว็บไซต์ อีเมล์
« ตอบ #101 เมื่อ: ธันวาคม 04, 2018, 12:54:08 pm »

เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม

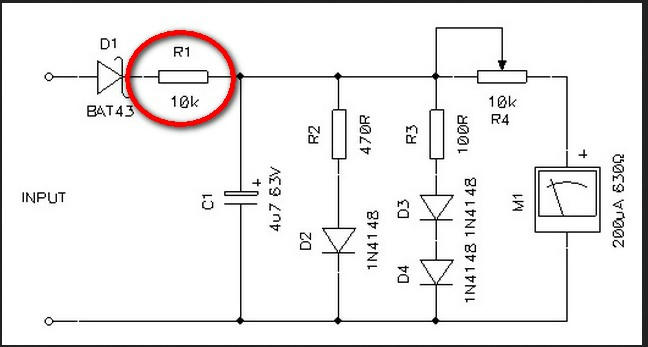

ของน้าผมปรับที่ฟูลสเกลไว้ที่10wให้แล้วครับ เข็มจะขึ้นลงตามระดับความดัง
ถ้าต้องการให้เข็มขึ้น-ลง ดูแค่สวยๆให้ปรับลดR4ลงให้สุด(คตท น้อยที่สุดก่อน) เปิดเสียงที่ใช้งานที่ดังที่สุดที่ต้องการแล้วเข็มขึ้นตามที่ต้องการมั้ยหรือให้ขึ้นเต็มสเกล
ถ้ายังไม่ได้ตามที่ต้องการให้ลดค่าR1ลง(จากที่ทดลองซ็อตR1 ไปเลยก็ได้) แล้วทดลองตามขั้นต้นใหม่อีกครั้ง
บันทึกการเข้า

smivanov
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 95



« ตอบ #102 เมื่อ: ธันวาคม 04, 2018, 02:02:20 pm »

เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม

ของน้าผมปรับที่ฟูลสเกลไว้ที่10wให้แล้วครับ เข็มจะขึ้นลงตามระดับความดัง
ถ้าต้องการให้เข็มขึ้น-ลง ดูแค่สวยๆให้ปรับลดR4ลงให้สุด(คตท น้อยที่สุดก่อน) เปิดเสียงที่ใช้งานที่ดังที่สุดที่ต้องการแล้วเข็มขึ้นตามที่ต้องการมั้ยหรือให้ขึ้นเต็มสเกล
ถ้ายังไม่ได้ตามที่ต้องการให้ลดค่าR1ลง(จากที่ทดลองซ็อตR1 ไปเลยก็ได้) แล้วทดลองตามขั้นต้นใหม่อีกครั้ง


ขอบคุณคับ เดี๋ยวไปลองปรับดูนะคับ Smiley
บันทึกการเข้า

smivanov
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 95



« ตอบ #103 เมื่อ: ธันวาคม 04, 2018, 11:18:29 pm »

เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม

ของน้าผมปรับที่ฟูลสเกลไว้ที่10wให้แล้วครับ เข็มจะขึ้นลงตามระดับความดัง
ถ้าต้องการให้เข็มขึ้น-ลง ดูแค่สวยๆให้ปรับลดR4ลงให้สุด(คตท น้อยที่สุดก่อน) เปิดเสียงที่ใช้งานที่ดังที่สุดที่ต้องการแล้วเข็มขึ้นตามที่ต้องการมั้ยหรือให้ขึ้นเต็มสเกล
ถ้ายังไม่ได้ตามที่ต้องการให้ลดค่าR1ลง(จากที่ทดลองซ็อตR1 ไปเลยก็ได้) แล้วทดลองตามขั้นต้นใหม่อีกครั้ง


ขอบคุณคับ เดี๋ยวไปลองปรับดูนะคับ Smiley

ลองต่อซ็อตแล้วเข็มตีไปมา vol ที่เลข 12 แต่ว่าเข็มตีไปทางซ้ายแทน ไม่ไปทางขวา เดี๋ยวสลับขั้ว vu meter
บันทึกการเข้า

MTC
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 1614

ID Line : MTC_Shop


เว็บไซต์ อีเมล์
« ตอบ #104 เมื่อ: ธันวาคม 05, 2018, 02:07:15 pm »

เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม

ของน้าผมปรับที่ฟูลสเกลไว้ที่10wให้แล้วครับ เข็มจะขึ้นลงตามระดับความดัง
ถ้าต้องการให้เข็มขึ้น-ลง ดูแค่สวยๆให้ปรับลดR4ลงให้สุด(คตท น้อยที่สุดก่อน) เปิดเสียงที่ใช้งานที่ดังที่สุดที่ต้องการแล้วเข็มขึ้นตามที่ต้องการมั้ยหรือให้ขึ้นเต็มสเกล
ถ้ายังไม่ได้ตามที่ต้องการให้ลดค่าR1ลง(จากที่ทดลองซ็อตR1 ไปเลยก็ได้) แล้วทดลองตามขั้นต้นใหม่อีกครั้ง


ขอบคุณคับ เดี๋ยวไปลองปรับดูนะคับ Smiley

ลองต่อซ็อตแล้วเข็มตีไปมา vol ที่เลข 12 แต่ว่าเข็มตีไปทางซ้ายแทน ไม่ไปทางขวา เดี๋ยวสลับขั้ว vu meter
เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป
บันทึกการเข้า

NASASTAR
Permanent Member
Sr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 287


« ตอบ #105 เมื่อ: ธันวาคม 05, 2018, 02:24:03 pm »

เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม

ของน้าผมปรับที่ฟูลสเกลไว้ที่10wให้แล้วครับ เข็มจะขึ้นลงตามระดับความดัง
ถ้าต้องการให้เข็มขึ้น-ลง ดูแค่สวยๆให้ปรับลดR4ลงให้สุด(คตท น้อยที่สุดก่อน) เปิดเสียงที่ใช้งานที่ดังที่สุดที่ต้องการแล้วเข็มขึ้นตามที่ต้องการมั้ยหรือให้ขึ้นเต็มสเกล
ถ้ายังไม่ได้ตามที่ต้องการให้ลดค่าR1ลง(จากที่ทดลองซ็อตR1 ไปเลยก็ได้) แล้วทดลองตามขั้นต้นใหม่อีกครั้ง


ขอบคุณคับ เดี๋ยวไปลองปรับดูนะคับ Smiley

ลองต่อซ็อตแล้วเข็มตีไปมา vol ที่เลข 12 แต่ว่าเข็มตีไปทางซ้ายแทน ไม่ไปทางขวา เดี๋ยวสลับขั้ว vu meter
เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป

เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป

ไดโอดตัวไหน ครับน้า D1 หรือ D2 D3 D4

กำลังจะต่อชุดคิด PCB เลยครับ
บันทึกการเข้า

ที่ส่งของครับ
 http://www.audiodiyclub.net/index.php/topic,1683.0.html
MTC
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 1614

ID Line : MTC_Shop


เว็บไซต์ อีเมล์
« ตอบ #106 เมื่อ: ธันวาคม 06, 2018, 10:15:29 am »

เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม

ของน้าผมปรับที่ฟูลสเกลไว้ที่10wให้แล้วครับ เข็มจะขึ้นลงตามระดับความดัง
ถ้าต้องการให้เข็มขึ้น-ลง ดูแค่สวยๆให้ปรับลดR4ลงให้สุด(คตท น้อยที่สุดก่อน) เปิดเสียงที่ใช้งานที่ดังที่สุดที่ต้องการแล้วเข็มขึ้นตามที่ต้องการมั้ยหรือให้ขึ้นเต็มสเกล
ถ้ายังไม่ได้ตามที่ต้องการให้ลดค่าR1ลง(จากที่ทดลองซ็อตR1 ไปเลยก็ได้) แล้วทดลองตามขั้นต้นใหม่อีกครั้ง


ขอบคุณคับ เดี๋ยวไปลองปรับดูนะคับ Smiley

ลองต่อซ็อตแล้วเข็มตีไปมา vol ที่เลข 12 แต่ว่าเข็มตีไปทางซ้ายแทน ไม่ไปทางขวา เดี๋ยวสลับขั้ว vu meter
เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป

เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป

ไดโอดตัวไหน ครับน้า D1 หรือ D2 D3 D4

กำลังจะต่อชุดคิด PCB เลยครับ

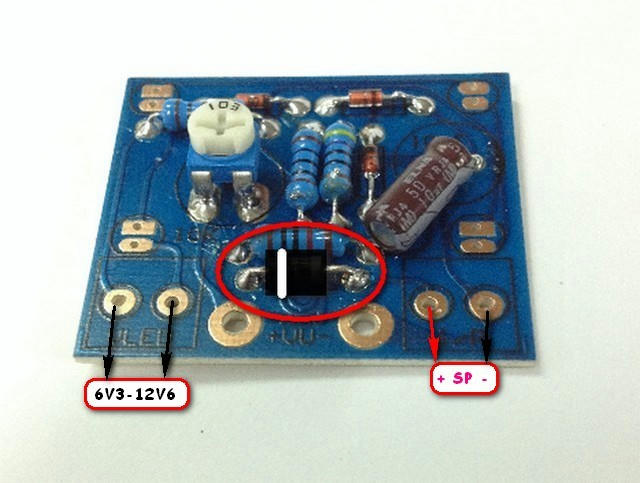

D1 ใส่ตามรูปและที่พิมพ์ไว้บนPCB
บันทึกการเข้า

smivanov
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 95



« ตอบ #107 เมื่อ: ธันวาคม 06, 2018, 09:50:31 pm »

เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม

ของน้าผมปรับที่ฟูลสเกลไว้ที่10wให้แล้วครับ เข็มจะขึ้นลงตามระดับความดัง
ถ้าต้องการให้เข็มขึ้น-ลง ดูแค่สวยๆให้ปรับลดR4ลงให้สุด(คตท น้อยที่สุดก่อน) เปิดเสียงที่ใช้งานที่ดังที่สุดที่ต้องการแล้วเข็มขึ้นตามที่ต้องการมั้ยหรือให้ขึ้นเต็มสเกล
ถ้ายังไม่ได้ตามที่ต้องการให้ลดค่าR1ลง(จากที่ทดลองซ็อตR1 ไปเลยก็ได้) แล้วทดลองตามขั้นต้นใหม่อีกครั้ง


ขอบคุณคับ เดี๋ยวไปลองปรับดูนะคับ Smiley

ลองต่อซ็อตแล้วเข็มตีไปมา vol ที่เลข 12 แต่ว่าเข็มตีไปทางซ้ายแทน ไม่ไปทางขวา เดี๋ยวสลับขั้ว vu meter
เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป

เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป

ไดโอดตัวไหน ครับน้า D1 หรือ D2 D3 D4

กำลังจะต่อชุดคิด PCB เลยครับ
D1 ใส่ตามรูปและที่พิมพ์ไว้บนPCB


D1 สลับขั้วจิงๆด้วย ตอนนี้เข็มดีดไปทางขวาเรียบร้อย
นอนฟังเพลง ชิวๆเลยคับ
บันทึกการเข้า

MTC
Permanent Member
Hero Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 1614

ID Line : MTC_Shop


เว็บไซต์ อีเมล์
« ตอบ #108 เมื่อ: ธันวาคม 07, 2018, 09:58:47 am »

เข็มมันไม่ค่อยกระดิกเลยคับ ต้องเสียงดังมากๆ จะกระดิกบ้าง
ลองเราปรับr 10k  แล้วยังต้องเร่ง vol ดังๆเหมือนเดิม
ถ้าเราเปลียนค่า 10k ได้ไหม

ของน้าผมปรับที่ฟูลสเกลไว้ที่10wให้แล้วครับ เข็มจะขึ้นลงตามระดับความดัง
ถ้าต้องการให้เข็มขึ้น-ลง ดูแค่สวยๆให้ปรับลดR4ลงให้สุด(คตท น้อยที่สุดก่อน) เปิดเสียงที่ใช้งานที่ดังที่สุดที่ต้องการแล้วเข็มขึ้นตามที่ต้องการมั้ยหรือให้ขึ้นเต็มสเกล
ถ้ายังไม่ได้ตามที่ต้องการให้ลดค่าR1ลง(จากที่ทดลองซ็อตR1 ไปเลยก็ได้) แล้วทดลองตามขั้นต้นใหม่อีกครั้ง


ขอบคุณคับ เดี๋ยวไปลองปรับดูนะคับ Smiley

ลองต่อซ็อตแล้วเข็มตีไปมา vol ที่เลข 12 แต่ว่าเข็มตีไปทางซ้ายแทน ไม่ไปทางขวา เดี๋ยวสลับขั้ว vu meter
เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป

เช็คไดโอด ก่อนนะครับ ผมอาจใช่ผิดด้านไป

ไดโอดตัวไหน ครับน้า D1 หรือ D2 D3 D4

กำลังจะต่อชุดคิด PCB เลยครับ
D1 ใส่ตามรูปและที่พิมพ์ไว้บนPCB


D1 สลับขั้วจิงๆด้วย ตอนนี้เข็มดีดไปทางขวาเรียบร้อย
นอนฟังเพลง ชิวๆเลยคับ
ถูกใจหลายๆ
บันทึกการเข้า

โต้ง DIY
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #109 เมื่อ: ธันวาคม 17, 2018, 10:48:45 am »

เสร็จเรียบร้อยแล้วครับ แผ่น PCB ไม่มีปัญหาเลย ลงถูกเสียงดีแน่นอน ผมคิดว่าแนวเสียงแบบ musiclover ครับ ไม่ใช่ audiophile  ฟังเพลงไหนก็ไพเราะ เหมาะเอาไว้ฟังในห้องนั่งเล่น
 ติดใจ power meter เข็มครับ ส่วยดี เลยสั่งเพิ่มอีก 2 ชุมจะเอามาใส่แอมป์หูฟังด้วย
บันทึกการเข้า

DIY ทำเพราะชอบ

ข้อมูลที่อยู่ครับ
http://www.audiodiyclub.net/index.php/topic,8354.0.html
โต้ง DIY
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #110 เมื่อ: ธันวาคม 17, 2018, 10:52:07 am »

ลืมไป ขอขอบคุณ คุณ MTC ด้วยครับ ให้คำปรึกษาตลอด ช่วยแก้ไขปัญหาต่างๆ รวดเร็วทันใจ  ถูกใจหลายๆ likญe ถูกใจหลายๆ
บันทึกการเข้า

DIY ทำเพราะชอบ

ข้อมูลที่อยู่ครับ
http://www.audiodiyclub.net/index.php/topic,8354.0.html
NASASTAR
Permanent Member
Sr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 287


« ตอบ #111 เมื่อ: ธันวาคม 18, 2018, 11:36:50 am »

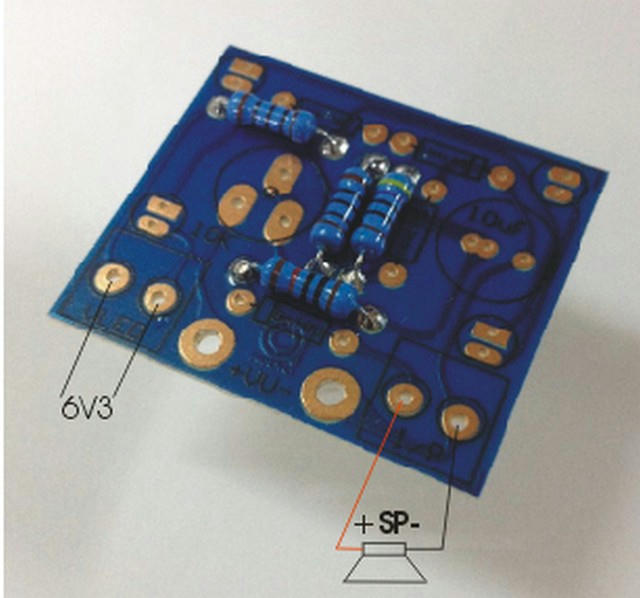

รบกวนด้วยครับ  ต่อ VU ไม่เป็น  เอารูปในกระทู้นี้ มาต่อเดินสายแบบนี้ถูกต้องมั้ยครับ

ขอคำชี้แนะด้วยครับ

บันทึกการเข้า

ที่ส่งของครับ
 http://www.audiodiyclub.net/index.php/topic,1683.0.html
โต้ง DIY
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #112 เมื่อ: ธันวาคม 18, 2018, 01:05:37 pm »

รบกวนด้วยครับ  ต่อ VU ไม่เป็น  เอารูปในกระทู้นี้ มาต่อเดินสายแบบนี้ถูกต้องมั้ยครับ

ขอคำชี้แนะด้วยครับ


จ่ายไฟปรับตำแหน่งLED


เสียบตรงกลางครับ
บันทึกการเข้า

DIY ทำเพราะชอบ

ข้อมูลที่อยู่ครับ
http://www.audiodiyclub.net/index.php/topic,8354.0.html
NASASTAR
Permanent Member
Sr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 287


« ตอบ #113 เมื่อ: ธันวาคม 18, 2018, 02:31:29 pm »

รบกวนน้า โต้ง DIY ด้วยครับ

ผมไม่เข้าใจคำว่าเสียบตรงกลางหมายถึงอะไรครับ

จากรูป แผ่น pcb มีไฟเข้า 0-6.3 V. หนึ่งจุด หลอด led ไฟติด เอาไปวางแนบด้ายหลัง VU meter

อีก 2 จุด มีเขียนในรูปไว้ว่าต่อลำโพง ขั้วบวก  และขั้วลบ อย่างละจุด

แล้วขาที่ยื่นออกมาจาก VU meter  ต่อที่จุดไหนครับ

รบกวนน้า โต้ง DIY ช่วยเขียนผังให้ดูด้วยครับ

ขอบคุณครับ  ขอบคุณครับ จุ๊บๆ ขอบคุณครับ จุ๊บๆ ขอบคุณครับ จุ๊บๆ
บันทึกการเข้า

ที่ส่งของครับ
 http://www.audiodiyclub.net/index.php/topic,1683.0.html
NASASTAR
Permanent Member
Sr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 287


« ตอบ #114 เมื่อ: ธันวาคม 18, 2018, 02:37:42 pm »

รบกวนน้า โต้ง DIY ด้วยครับ

ผมไม่เข้าใจคำว่าเสียบตรงกลางหมายถึงอะไรครับ

จากรูป แผ่น pcb มีไฟเข้า 0-6.3 V. หนึ่งจุด หลอด led ไฟติด เอาไปวางแนบด้ายหลัง VU meter

อีก 2 จุด มีเขียนในรูปไว้ว่าต่อลำโพง ขั้วบวก  และขั้วลบ อย่างละจุด

แล้วขาที่ยื่นออกมาจาก VU meter  ต่อที่จุดไหนครับ

รบกวนน้า โต้ง DIY ช่วยเขียนผังให้ดูด้วยครับ

ขอบคุณครับ  ขอบคุณครับ จุ๊บๆ ขอบคุณครับ จุ๊บๆ ขอบคุณครับ จุ๊บๆ

เข้าใจแล้วครับ โต้ง DIY

เอาแผ่น pcb มาเทียบกับรูปที่น้าโพสแล้ว ที่ท้ายแผ่น pcb มีรูอีก 2 รู ไว้เสียบ ขาที่ยื่นออกมาจาก VU meter

ขอบคุณครับ ขอบคุณครับ จุ๊บๆ ขอบคุณครับ จุ๊บๆ ขอบคุณครับ จุ๊บๆ  ?? ?? ??
บันทึกการเข้า

ที่ส่งของครับ
 http://www.audiodiyclub.net/index.php/topic,1683.0.html
โต้ง DIY
Permanent Member
Jr. Member
***
ออฟไลน์ ออฟไลน์

กระทู้: 85


« ตอบ #115 เมื่อ: ธันวาคม 18, 2018, 03:55:12 pm »

เข้าใจถูกแล้วครับ แล้วก็ต่อสายจากขั้วลำโพงมาต่อตรงที่เขียนว่า SP  Wink
บันทึกการเข้า

DIY ทำเพราะชอบ

ข้อมูลที่อยู่ครับ
http://www.audiodiyclub.net/index.php/topic,8354.0.html
หน้า: 1 2 3 [4] ขึ้นบน พิมพ์
« หน้าที่แล้ว ต่อไป »
กระโดดไป:


เข้าสู่ระบบด้วยชื่อผู้ใช้ รหัสผ่าน และระยะเวลาในเซสชั่น

Links To Our Friends - No Matter Where They Are


Powered by MySQL Powered by PHP Powered by SMF 1.1.20 | SMF © 2006-2009, Simple Machines | Thai language by ThaiSMF Valid XHTML 1.0! Valid CSS!
หน้านี้ถูกสร้างขึ้นภายในเวลา 0.198 วินาที กับ 23 คำสั่ง
